产品参数
|
性能 |
JHYZV02-006-000-012 |
|
灵敏度 |
6±1.5mV/psi |
|
工作模式 |
表压 |
|
测量范围 |
50psi |
|
谐振频率 |
300KHz |
|
综合精度 (非线性,滞后和重复性) |
±0.5%FS0 Max |
|
加速度灵敏度 |
0.0002psi/g |
|
热灵敏度漂移 |
±1/40℃ % typ |
|
热零度漂移 |
±1/40℃ % FSO typ |
|
爆裂压力(膈膜) |
150psi |
|
物理 |
|
|
尺寸(直径X长度) |

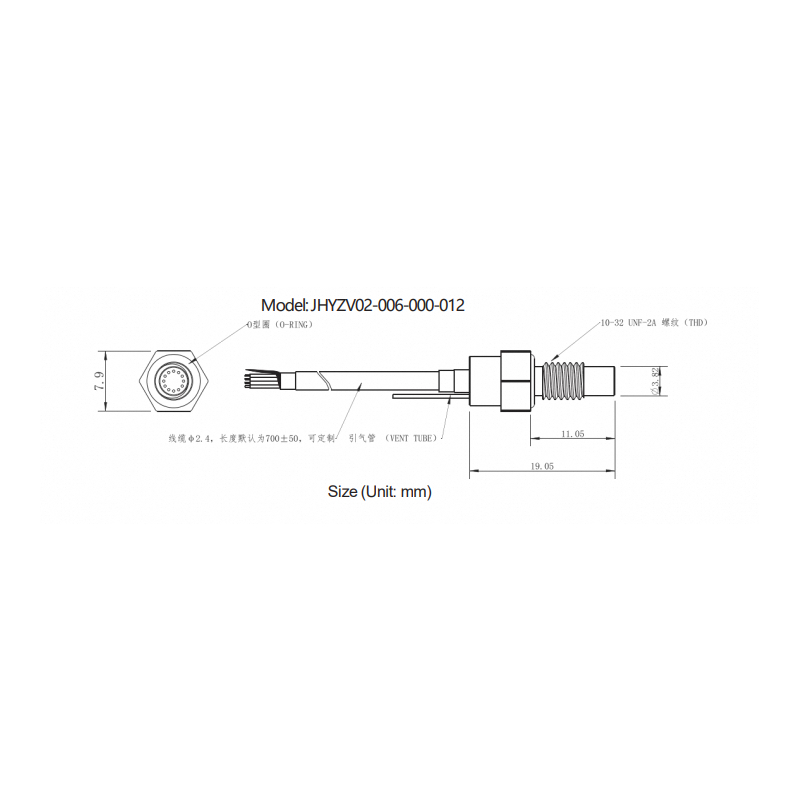

见上图 |
|
重量 (不包括线缆) |
4g |
|
外壳材料 |
不锈钢 |
|
安装 |
10-32 UNF(M5 可选) |
|
环境 |
|
|
机械冲击 |
10000g |
|
正弦振动 |
1000g(Max) |
|
工作介质 |
干燥气体 |
|
工作温度 |
-55℃ ~ +125℃ |
|
电气 |
|
|
额定电压 |
10 V DC |
|
最大电压 |
12 V DC |
|
输出电阻 |
1000Ω(typ) |
|
输入电阻 |
1000Ω(typ) |
|
绝缘电阻 |
≥100 MΩ@50V DC |
|
零位输出 |
±20mV Max |
|
传感器连线说明图 |
|
|
颜色 |
定义 |
|
白色 |
-输出 |
|
黑色 |
-输入 |
|
绿色 |
+输出 |
|
红色 |
+输入 |
